980/1590nm High Power WDM/Isolator/Tap Hybrid

DESCRIPTION
Haphit provides fiber based passive components. The WDM/Isolator/Tap Hybrid is made by micro-optics package technology with fiber in and fiber out. It features Flat and Wide Spectrum, high Wavelength Isolation, high Signal Isolation and various Tap Ratio. The WDM/Isolator/Tap Hybrid will combine or split the signal light and pump light, while at the same time force the signal to transmit at single direction and tap the signal for monitoring purpose. The high power version is specially designed to withstand high CW Power while maintaining high performance and stability. Various wavelength range and fiber types are available, customized on wavelength range and consigned fiber type are also available on request.
FHWT 980nm 975nm 970nm 1590nm 1580nm 1600nm 1570nm 1610nm 1595nm 1585nm WDM Filter Wavelength division Isolator Hybrid Iso HYB HYBR HY HB isolation isolate isolateur isolater filtre filtro Multiplexer Demux Combiner Divide Splitter Tap Coupler coupleur dieses Acoplador SMF-28 SMF28 HI1060 HI1060XP LMA 6/125um 8/125um 10/125um 10/130um 12/130um 20/125um 20/130um 25/250um 25/300um 30/250um SC Single Clad Cladding DC Double Clad High Power 1W 2W 3W 5W 10W  15W 20W Watt Watts HP CW Continuous Wave FHWT 980nm 975nm 970nm 1590nm 1580nm 1600nm 1570nm 1610nm 1595nm 1585nm WDM Filter Wavelength division Isolator Hybrid Iso HYB HYBR HY HB isolation isolate isolateur isolater filtre filtro Multiplexer Demux Combiner Divide Splitter Tap Coupler coupleur dieses Acoplador SMF-28 SMF28 HI1060 HI1060XP LMA 6/125um 8/125um 10/125um 10/130um 12/130um 20/125um 20/130um 25/250um 25/300um 30/250um SC Single Clad Cladding DC Double Clad High Power 1W 2W 3W 5W 10W  15W 20W Watt Watts HP CW Continuous Wave FHWT 980nm 975nm 970nm 1590nm 1580nm 1600nm 1570nm 1610nm 1595nm 1585nm WDM Filter Wavelength division Isolator Hybrid Iso HYB HYBR HY HB isolation isolate isolateur isolater filtre filtro Multiplexer Demux Combiner Divide Splitter Tap Coupler coupleur dieses Acoplador SMF-28 SMF28 HI1060 HI1060XP LMA 6/125um 8/125um 10/125um 10/130um 12/130um 20/125um 20/130um 25/250um 25/300um 30/250um SC Single Clad Cladding DC Double Clad High Power 1W 2W 3W 5W 10W  15W 20W Watt Watts HP CW Continuous Wave 98LS001YM 98LS01YM 98LS02YM 98LS03YM 98LS04YM 98LS05YM 98LS06YM 98LS07YM 98LS08YM 98LS09YM 98LS10YM 98LS11YM 98LS12YM 98LS13YM 98LS14YM 98LS15YM 98LS16YM 98LS17YM 98LS18YM 98LS19YM 98LS20YM 98LS21YM 98LS22YM 98LS23YM 98LS24YM 98LS25YM 98LS26YM 98LS27YM 98LS28YM 98LS29YM 98LS30YM 98LS31YM 98LS32YM 98LS33YM 98LS34YM 98LS35YM 98LS36YM 98LS37YM 98LS38YM 98LS39YM 98LS40YM 98LS41YM 98LS42YM 98LS43YM 98LS44YM 98LS45YM 98LS46YM 98LS47YM 98LS48YM 98LS49YM 98LS50YM 98LS51YM 98LS52YM 98LS53YM 98LS54YM 98LS55YM 98LS56YM 98LS57YM 98LS58YM 98LS59YM 98LS60YM 98LS61YM 98LS62YM 98LS63YM 98LS64YM 98LS65YM 98LS66YM 98LS67YM 98LS68YM 98LS69YM 98LS70YM 98LS71YM 98LS72YM 98LS73YM 98LS74YM 98LS75YM 98LS76YM 98LS77YM 98LS78YM 98LS79YM 98LS80YM 98LS81YM 98LS82YM 98LS83YM 98LS84YM 98LS85YM 98LS86YM 98LS87YM 98LS88YM 98LS89YM 98LS90YM 98LS91YM 98LS92YM 98LS93YM 98LS94YM 98LS95YM 98LS96YM 98LS97YM 98LS98YM 98LS99YM S001M 98LS01M 98LS02M 98LS03M 98LS04M 98LS05M 98LS06M 98LS07M 98LS08M 98LS09M 98LS10M 98LS11M 98LS12M 98LS13M 98LS14M 98LS15M 98LS16M 98LS17M 98LS18M 98LS19M 98LS20M 98LS21M 98LS22M 98LS23M 98LS24M 98LS25M 98LS26M 98LS27M 98LS28M 98LS29M 98LS30M 98LS31M 98LS32M 98LS33M 98LS34M 98LS35M 98LS36M 98LS37M 98LS38M 98LS39M 98LS40M 98LS41M 98LS42M 98LS43M 98LS44M 98LS45M 98LS46M 98LS47M 98LS48M 98LS49M 98LS50M 98LS51M 98LS52M 98LS53M 98LS54M 98LS55M 98LS56M 98LS57M 98LS58M 98LS59M 98LS60M 98LS61M 98LS62M 98LS63M 98LS64M 98LS65M 98LS66M 98LS67M 98LS68M 98LS69M 98LS70M 98LS71M 98LS72M 98LS73M 98LS74M 98LS75M 98LS76M 98LS77M 98LS78M 98LS79M 98LS80M 98LS81M 98LS82M 98LS83M 98LS84M 98LS85M 98LS86M 98LS87M 98LS88M 98LS89M 98LS90M 98LS91M 98LS92M 98LS93M 98LS94M 98LS95M 98LS96M 98LS97M 98LS98M 98LS99M 09LS001YM 09LS01YM 09LS02YM 09LS03YM 09LS04YM 09LS05YM 09LS06YM 09LS07YM 09LS08YM 09LS09YM 09LS10YM 09LS11YM 09LS12YM 09LS13YM 09LS14YM 09LS15YM 09LS16YM 09LS17YM 09LS18YM 09LS19YM 09LS20YM 09LS21YM 09LS22YM 09LS23YM 09LS24YM 09LS25YM 09LS26YM 09LS27YM 09LS28YM 09LS29YM 09LS30YM 09LS31YM 09LS32YM 09LS33YM 09LS34YM 09LS35YM 09LS36YM 09LS37YM 09LS38YM 09LS39YM 09LS40YM 09LS41YM 09LS42YM 09LS43YM 09LS44YM 09LS45YM 09LS46YM 09LS47YM 09LS48YM 09LS49YM 09LS50YM 09LS51YM 09LS52YM 09LS53YM 09LS54YM 09LS55YM 09LS56YM 09LS57YM 09LS58YM 09LS59YM 09LS60YM 09LS61YM 09LS62YM 09LS63YM 09LS64YM 09LS65YM 09LS66YM 09LS67YM 09LS68YM 09LS69YM 09LS70YM 09LS71YM 09LS72YM 09LS73YM 09LS74YM 09LS75YM 09LS76YM 09LS77YM 09LS78YM 09LS79YM 09LS80YM 09LS81YM 09LS82YM 09LS83YM 09LS84YM 09LS85YM 09LS86YM 09LS87YM 09LS88YM 09LS89YM 09LS90YM 09LS91YM 09LS92YM 09LS93YM 09LS94YM 09LS95YM 09LS96YM 09LS97YM 09LS98YM 09LS99YM S001M 09LS01M 09LS02M 09LS03M 09LS04M 09LS05M 09LS06M 09LS07M 09LS08M 09LS09M 09LS10M 09LS11M 09LS12M 09LS13M 09LS14M 09LS15M 09LS16M 09LS17M 09LS18M 09LS19M 09LS20M 09LS21M 09LS22M 09LS23M 09LS24M 09LS25M 09LS26M 09LS27M 09LS28M 09LS29M 09LS30M 09LS31M 09LS32M 09LS33M 09LS34M 09LS35M 09LS36M 09LS37M 09LS38M 09LS39M 09LS40M 09LS41M 09LS42M 09LS43M 09LS44M 09LS45M 09LS46M 09LS47M 09LS48M 09LS49M 09LS50M 09LS51M 09LS52M 09LS53M 09LS54M 09LS55M 09LS56M 09LS57M 09LS58M 09LS59M 09LS60M 09LS61M 09LS62M 09LS63M 09LS64M 09LS65M 09LS66M 09LS67M 09LS68M 09LS69M 09LS70M 09LS71M 09LS72M 09LS73M 09LS74M 09LS75M 09LS76M 09LS77M 09LS78M 09LS79M 09LS80M 09LS81M 09LS82M 09LS83M 09LS84M 09LS85M 09LS86M 09LS87M 09LS88M 09LS89M 09LS90M 09LS91M 09LS92M 09LS93M 09LS94M 09LS95M 09LS96M 09LS97M 09LS98M 09LS99M 98LD001YM 98LD01YM 98LD02YM 98LD03YM 98LD04YM 98LD05YM 98LD06YM 98LD07YM 98LD08YM 98LD09YM 98LD10YM 98LD11YM 98LD12YM 98LD13YM 98LD14YM 98LD15YM 98LD16YM 98LD17YM 98LD18YM 98LD19YM 98LD20YM 98LD21YM 98LD22YM 98LD23YM 98LD24YM 98LD25YM 98LD26YM 98LD27YM 98LD28YM 98LD29YM 98LD30YM 98LD31YM 98LD32YM 98LD33YM 98LD34YM 98LD35YM 98LD36YM 98LD37YM 98LD38YM 98LD39YM 98LD40YM 98LD41YM 98LD42YM 98LD43YM 98LD44YM 98LD45YM 98LD46YM 98LD47YM 98LD48YM 98LD49YM 98LD50YM 98LD51YM 98LD52YM 98LD53YM 98LD54YM 98LD55YM 98LD56YM 98LD57YM 98LD58YM 98LD59YM 98LD60YM 98LD61YM 98LD62YM 98LD63YM 98LD64YM 98LD65YM 98LD66YM 98LD67YM 98LD68YM 98LD69YM 98LD70YM 98LD71YM 98LD72YM 98LD73YM 98LD74YM 98LD75YM 98LD76YM 98LD77YM 98LD78YM 98LD79YM 98LD80YM 98LD81YM 98LD82YM 98LD83YM 98LD84YM 98LD85YM 98LD86YM 98LD87YM 98LD88YM 98LD89YM 98LD90YM 98LD91YM 98LD92YM 98LD93YM 98LD94YM 98LD95YM 98LD96YM 98LD97YM 98LD98YM 98LD99YM S001M 98LD01M 98LD02M 98LD03M 98LD04M 98LD05M 98LD06M 98LD07M 98LD08M 98LD09M 98LD10M 98LD11M 98LD12M 98LD13M 98LD14M 98LD15M 98LD16M 98LD17M 98LD18M 98LD19M 98LD20M 98LD21M 98LD22M 98LD23M 98LD24M 98LD25M 98LD26M 98LD27M 98LD28M 98LD29M 98LD30M 98LD31M 98LD32M 98LD33M 98LD34M 98LD35M 98LD36M 98LD37M 98LD38M 98LD39M 98LD40M 98LD41M 98LD42M 98LD43M 98LD44M 98LD45M 98LD46M 98LD47M 98LD48M 98LD49M 98LD50M 98LD51M 98LD52M 98LD53M 98LD54M 98LD55M 98LD56M 98LD57M 98LD58M 98LD59M 98LD60M 98LD61M 98LD62M 98LD63M 98LD64M 98LD65M 98LD66M 98LD67M 98LD68M 98LD69M 98LD70M 98LD71M 98LD72M 98LD73M 98LD74M 98LD75M 98LD76M 98LD77M 98LD78M 98LD79M 98LD80M 98LD81M 98LD82M 98LD83M 98LD84M 98LD85M 98LD86M 98LD87M 98LD88M 98LD89M 98LD90M 98LD91M 98LD92M 98LD93M 98LD94M 98LD95M 98LD96M 98LD97M 98LD98M 98LD99M 09LD001YM 09LD01YM 09LD02YM 09LD03YM 09LD04YM 09LD05YM 09LD06YM 09LD07YM 09LD08YM 09LD09YM 09LD10YM 09LD11YM 09LD12YM 09LD13YM 09LD14YM 09LD15YM 09LD16YM 09LD17YM 09LD18YM 09LD19YM 09LD20YM 09LD21YM 09LD22YM 09LD23YM 09LD24YM 09LD25YM 09LD26YM 09LD27YM 09LD28YM 09LD29YM 09LD30YM 09LD31YM 09LD32YM 09LD33YM 09LD34YM 09LD35YM 09LD36YM 09LD37YM 09LD38YM 09LD39YM 09LD40YM 09LD41YM 09LD42YM 09LD43YM 09LD44YM 09LD45YM 09LD46YM 09LD47YM 09LD48YM 09LD49YM 09LD50YM 09LD51YM 09LD52YM 09LD53YM 09LD54YM 09LD55YM 09LD56YM 09LD57YM 09LD58YM 09LD59YM 09LD60YM 09LD61YM 09LD62YM 09LD63YM 09LD64YM 09LD65YM 09LD66YM 09LD67YM 09LD68YM 09LD69YM 09LD70YM 09LD71YM 09LD72YM 09LD73YM 09LD74YM 09LD75YM 09LD76YM 09LD77YM 09LD78YM 09LD79YM 09LD80YM 09LD81YM 09LD82YM 09LD83YM 09LD84YM 09LD85YM 09LD86YM 09LD87YM 09LD88YM 09LD89YM 09LD90YM 09LD91YM 09LD92YM 09LD93YM 09LD94YM 09LD95YM 09LD96YM 09LD97YM 09LD98YM 09LD99YM S001M 09LD01M 09LD02M 09LD03M 09LD04M 09LD05M 09LD06M 09LD07M 09LD08M 09LD09M 09LD10M 09LD11M 09LD12M 09LD13M 09LD14M 09LD15M 09LD16M 09LD17M 09LD18M 09LD19M 09LD20M 09LD21M 09LD22M 09LD23M 09LD24M 09LD25M 09LD26M 09LD27M 09LD28M 09LD29M 09LD30M 09LD31M 09LD32M 09LD33M 09LD34M 09LD35M 09LD36M 09LD37M 09LD38M 09LD39M 09LD40M 09LD41M 09LD42M 09LD43M 09LD44M 09LD45M 09LD46M 09LD47M 09LD48M 09LD49M 09LD50M 09LD51M 09LD52M 09LD53M 09LD54M 09LD55M 09LD56M 09LD57M 09LD58M 09LD59M 09LD60M 09LD61M 09LD62M 09LD63M 09LD64M 09LD65M 09LD66M 09LD67M 09LD68M 09LD69M 09LD70M 09LD71M 09LD72M 09LD73M 09LD74M 09LD75M 09LD76M 09LD77M 09LD78M 09LD79M 09LD80M 09LD81M 09LD82M 09LD83M 09LD84M 09LD85M 09LD86M 09LD87M 09LD88M 09LD89M 09LD90M 09LD91M 09LD92M 09LD93M 09LD94M 09LD95M 09LD96M 09LD97M 09LD98M 09LD99M 98LH001YM 98LH01YM 98LH02YM 98LH03YM 98LH04YM 98LH05YM 98LH06YM 98LH07YM 98LH08YM 98LH09YM 98LH10YM 98LH11YM 98LH12YM 98LH13YM 98LH14YM 98LH15YM 98LH16YM 98LH17YM 98LH18YM 98LH19YM 98LH20YM 98LH21YM 98LH22YM 98LH23YM 98LH24YM 98LH25YM 98LH26YM 98LH27YM 98LH28YM 98LH29YM 98LH30YM 98LH31YM 98LH32YM 98LH33YM 98LH34YM 98LH35YM 98LH36YM 98LH37YM 98LH38YM 98LH39YM 98LH40YM 98LH41YM 98LH42YM 98LH43YM 98LH44YM 98LH45YM 98LH46YM 98LH47YM 98LH48YM 98LH49YM 98LH50YM 98LH51YM 98LH52YM 98LH53YM 98LH54YM 98LH55YM 98LH56YM 98LH57YM 98LH58YM 98LH59YM 98LH60YM 98LH61YM 98LH62YM 98LH63YM 98LH64YM 98LH65YM 98LH66YM 98LH67YM 98LH68YM 98LH69YM 98LH70YM 98LH71YM 98LH72YM 98LH73YM 98LH74YM 98LH75YM 98LH76YM 98LH77YM 98LH78YM 98LH79YM 98LH80YM 98LH81YM 98LH82YM 98LH83YM 98LH84YM 98LH85YM 98LH86YM 98LH87YM 98LH88YM 98LH89YM 98LH90YM 98LH91YM 98LH92YM 98LH93YM 98LH94YM 98LH95YM 98LH96YM 98LH97YM 98LH98YM 98LH99YM S001M 98LH01M 98LH02M 98LH03M 98LH04M 98LH05M 98LH06M 98LH07M 98LH08M 98LH09M 98LH10M 98LH11M 98LH12M 98LH13M 98LH14M 98LH15M 98LH16M 98LH17M 98LH18M 98LH19M 98LH20M 98LH21M 98LH22M 98LH23M 98LH24M 98LH25M 98LH26M 98LH27M 98LH28M 98LH29M 98LH30M 98LH31M 98LH32M 98LH33M 98LH34M 98LH35M 98LH36M 98LH37M 98LH38M 98LH39M 98LH40M 98LH41M 98LH42M 98LH43M 98LH44M 98LH45M 98LH46M 98LH47M 98LH48M 98LH49M 98LH50M 98LH51M 98LH52M 98LH53M 98LH54M 98LH55M 98LH56M 98LH57M 98LH58M 98LH59M 98LH60M 98LH61M 98LH62M 98LH63M 98LH64M 98LH65M 98LH66M 98LH67M 98LH68M 98LH69M 98LH70M 98LH71M 98LH72M 98LH73M 98LH74M 98LH75M 98LH76M 98LH77M 98LH78M 98LH79M 98LH80M 98LH81M 98LH82M 98LH83M 98LH84M 98LH85M 98LH86M 98LH87M 98LH88M 98LH89M 98LH90M 98LH91M 98LH92M 98LH93M 98LH94M 98LH95M 98LH96M 98LH97M 98LH98M 98LH99M 09LH001YM 09LH01YM 09LH02YM 09LH03YM 09LH04YM 09LH05YM 09LH06YM 09LH07YM 09LH08YM 09LH09YM 09LH10YM 09LH11YM 09LH12YM 09LH13YM 09LH14YM 09LH15YM 09LH16YM 09LH17YM 09LH18YM 09LH19YM 09LH20YM 09LH21YM 09LH22YM 09LH23YM 09LH24YM 09LH25YM 09LH26YM 09LH27YM 09LH28YM 09LH29YM 09LH30YM 09LH31YM 09LH32YM 09LH33YM 09LH34YM 09LH35YM 09LH36YM 09LH37YM 09LH38YM 09LH39YM 09LH40YM 09LH41YM 09LH42YM 09LH43YM 09LH44YM 09LH45YM 09LH46YM 09LH47YM 09LH48YM 09LH49YM 09LH50YM 09LH51YM 09LH52YM 09LH53YM 09LH54YM 09LH55YM 09LH56YM 09LH57YM 09LH58YM 09LH59YM 09LH60YM 09LH61YM 09LH62YM 09LH63YM 09LH64YM 09LH65YM 09LH66YM 09LH67YM 09LH68YM 09LH69YM 09LH70YM 09LH71YM 09LH72YM 09LH73YM 09LH74YM 09LH75YM 09LH76YM 09LH77YM 09LH78YM 09LH79YM 09LH80YM 09LH81YM 09LH82YM 09LH83YM 09LH84YM 09LH85YM 09LH86YM 09LH87YM 09LH88YM 09LH89YM 09LH90YM 09LH91YM 09LH92YM 09LH93YM 09LH94YM 09LH95YM 09LH96YM 09LH97YM 09LH98YM 09LH99YM S001M 09LH01M 09LH02M 09LH03M 09LH04M 09LH05M 09LH06M 09LH07M 09LH08M 09LH09M 09LH10M 09LH11M 09LH12M 09LH13M 09LH14M 09LH15M 09LH16M 09LH17M 09LH18M 09LH19M 09LH20M 09LH21M 09LH22M 09LH23M 09LH24M 09LH25M 09LH26M 09LH27M 09LH28M 09LH29M 09LH30M 09LH31M 09LH32M 09LH33M 09LH34M 09LH35M 09LH36M 09LH37M 09LH38M 09LH39M 09LH40M 09LH41M 09LH42M 09LH43M 09LH44M 09LH45M 09LH46M 09LH47M 09LH48M 09LH49M 09LH50M 09LH51M 09LH52M 09LH53M 09LH54M 09LH55M 09LH56M 09LH57M 09LH58M 09LH59M 09LH60M 09LH61M 09LH62M 09LH63M 09LH64M 09LH65M 09LH66M 09LH67M 09LH68M 09LH69M 09LH70M 09LH71M 09LH72M 09LH73M 09LH74M 09LH75M 09LH76M 09LH77M 09LH78M 09LH79M 09LH80M 09LH81M 09LH82M 09LH83M 09LH84M 09LH85M 09LH86M 09LH87M 09LH88M 09LH89M 09LH90M 09LH91M 09LH92M 09LH93M 09LH94M 09LH95M 09LH96M 09LH97M 09LH98M 09LH99M
TYPICAL SPECIFICATIONS
Pass Channel Wavelength 1570-1610nm
Reflective Channel Wavelength 960-990nm
Signal/Pump Insertion Loss <=1.3dB (Single Stage), <=1.4dB (Dual Stage)
<=1.6dB (H Stage) /<=0.8dB
Signal Isolation >=28dB (Single Stage), >=45dB (Dual Stage)
>=25dB (H Stage)
Signal Tap Ratio 1%, 2%, 5%, 10%, 20%, 30%, 40%, 50%
Signal/Pump Wavelength Isolation >=25dB/>=12dB
Return Loss >=45dB
PDL <=0.2dB
Fiber Type (Signal&Tap) SMF-28 Fiber or 10/130um DC Fiber
12/130um DC Fiber or 20/130um DC Fiber
25/250um DC Fiber or 25/300um DC Fiber
Fiber Type (Common&Pump) Same Fiber or HI1060 Fiber
Max. Optical Power (CW) 1W, 2W, 3W, 5W, 10W, 15W, 20W
Operating Temperature 0~50degreeC

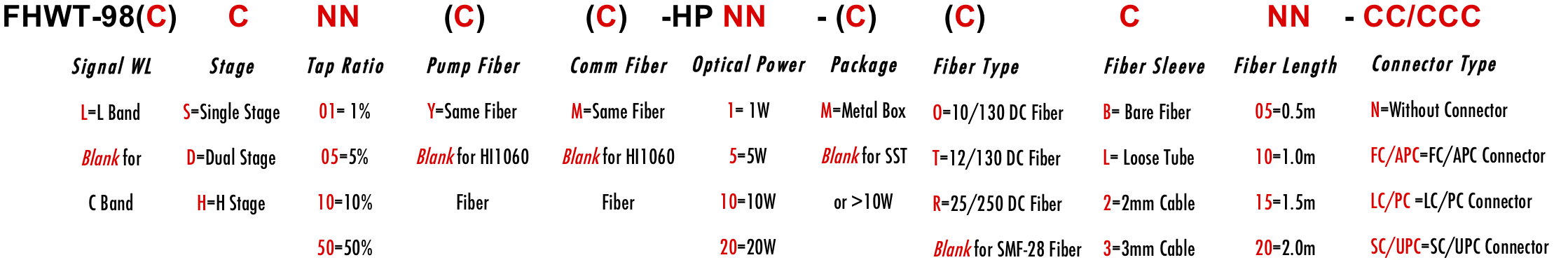

ORDERING INFORMATION/PART NUMBER(PN)
