1030nm Singlemode PM Fiber Bandpass Filter

DESCRIPTION
Haphit provides fiber based passive components. The Bandpass Filter is made by thin film coating and micro-optics package technology with Polarization Maintaining (PM) fiber in and PM fiber out. It features flat-top spectrum, high Suppression Ratio and high Extinction Ratio. The Bandpass Filter will pass the signal light while block the unwanted/ASE light. Customer can select only slow axis working (High ER Type) or both axis working option. Various pass bandwidth and fiber types are available, customized on bandwidth and consigned fiber type are also available on request.
FPBP FPWM 1030nm Singlemode PM Fiber Bandpass Filter Bandwidth 1.3nm 2nm 2.0nm 4nm 4.0nm 6nm 6.0nm 8nm 8.0nm 10nm 10.0nm 12nm 12.0nm 13nm 13.0nm 20nm 20.0nm bandstop filter or notch filter with bandwidth filtre passe-bande monomode ou filtre coupe-bande ou filtre coupe-bande avec bande passante filtro de paso de banda monomodo o filtro de supresión de banda o filtro de muesca con ancho de banda Singlemode-Bandpassfilter oder Bandsperrfilter oder Kerbfilter mit Bandbreite filtro passa-banda monomodo ou filtro bandstop ou filtro notch com largura de banda filtro passa-banda monomodale o filtro bandstop o filtro notch con larghezza di banda yksimuotoinen kaistanpäästösuodatin tai kaistanpysäytyssuodatin tai kaistanleveyssuodatin PM980 PM980XP PM980HP LMA 6/125um 10/125um 10/130um 12/130um 15/125um 15/130um 20/125um 20/130um 25/250um 30/250um SC Single Clad Cladding DC Double Clad or large mode area fiber fibre à simple gaine ou fibre à double gaine ou fibre à grande zone de mode ingle Clad-Faser oder Double Clad-Faser oder Large-Mode-Area-Faser ibra con revestimiento simple o fibra con revestimiento doble o fibra de área modal grande fibra de revestimento simples ou fibra de revestimento duplo ou fibra de área de modo grande ibra a rivestimento singolo o fibra a doppio rivestimento o fibra a grande area modale yksikerroksinen kuitu tai kaksinkertainen kuitu tai suurimuotoinen kuitu 2-port D Type 3-port Y Type 4-port X Type Type D à 2 ports Type Y à 3 ports Type X à 4 ports -Port-D-Typ 3-Port-Y-Typ 4-Port-X-Typ Tipo D de 2 puertos Tipo Y de 3 puertos Tipo X de 4 puertos Tipo D de 2 portas Tipo Y de 3 portas Tipo X de 4 portas ipo D a 2 porte Tipo Y a 3 porte Tipo X a 4 porte 2-porttinen D-tyyppi 3-porttinen Y-tyyppi 4-porttinen X-tyyppi Polarization Maintaining PM Extinction Ratio ER Panda tie maintien de la polarisation fibre panda ou cravate avec taux d'extinction polarisationserhaltende Panda- oder Bindefaser mit Extinktionsverhältnis polarización manteniendo panda o fibra de amarre con relación de extinción polarização mantendo a fibra panda ou tie com taxa de extinção polarizzazione mantenendo panda o legare fibra con rapporto di estinzione olarisaatiota ylläpitävä panda- tai sidekuitu ekstinktiosuhteella FPBP FPWM 1030nm Singlemode PM Fiber Bandpass Filter Bandwidth 1.3nm 2nm 2.0nm 4nm 4.0nm 6nm 6.0nm 8nm 8.0nm 10nm 10.0nm 12nm 12.0nm 13nm 13.0nm 20nm 20.0nm bandstop filter or notch filter with bandwidth filtre passe-bande monomode ou filtre coupe-bande ou filtre coupe-bande avec bande passante filtro de paso de banda monomodo o filtro de supresión de banda o filtro de muesca con ancho de banda Singlemode-Bandpassfilter oder Bandsperrfilter oder Kerbfilter mit Bandbreite filtro passa-banda monomodo ou filtro bandstop ou filtro notch com largura de banda filtro passa-banda monomodale o filtro bandstop o filtro notch con larghezza di banda yksimuotoinen kaistanpäästösuodatin tai kaistanpysäytyssuodatin tai kaistanleveyssuodatin PM980 PM980XP PM980HP LMA 6/125um 10/125um 10/130um 12/130um 15/125um 15/130um 20/125um 20/130um 25/250um 30/250um SC Single Clad Cladding DC Double Clad or large mode area fiber fibre à simple gaine ou fibre à double gaine ou fibre à grande zone de mode ingle Clad-Faser oder Double Clad-Faser oder Large-Mode-Area-Faser ibra con revestimiento simple o fibra con revestimiento doble o fibra de área modal grande fibra de revestimento simples ou fibra de revestimento duplo ou fibra de área de modo grande ibra a rivestimento singolo o fibra a doppio rivestimento o fibra a grande area modale yksikerroksinen kuitu tai kaksinkertainen kuitu tai suurimuotoinen kuitu 2-port D Type 3-port Y Type 4-port X Type Type D à 2 ports Type Y à 3 ports Type X à 4 ports -Port-D-Typ 3-Port-Y-Typ 4-Port-X-Typ Tipo D de 2 puertos Tipo Y de 3 puertos Tipo X de 4 puertos Tipo D de 2 portas Tipo Y de 3 portas Tipo X de 4 portas ipo D a 2 porte Tipo Y a 3 porte Tipo X a 4 porte 2-porttinen D-tyyppi 3-porttinen Y-tyyppi 4-porttinen X-tyyppi Polarization Maintaining PM Extinction Ratio ER Panda tie maintien de la polarisation fibre panda ou cravate avec taux d'extinction polarisationserhaltende Panda- oder Bindefaser mit Extinktionsverhältnis polarización manteniendo panda o fibra de amarre con relación de extinción polarização mantendo a fibra panda ou tie com taxa de extinção polarizzazione mantenendo panda o legare fibra con rapporto di estinzione olarisaatiota ylläpitävä panda- tai sidekuitu ekstinktiosuhteella FPBP FPWM 1030nm Singlemode PM Fiber Bandpass Filter Bandwidth 1.3nm 2nm 2.0nm 4nm 4.0nm 6nm 6.0nm 8nm 8.0nm 10nm 10.0nm 12nm 12.0nm 13nm 13.0nm 20nm 20.0nm bandstop filter or notch filter with bandwidth filtre passe-bande monomode ou filtre coupe-bande ou filtre coupe-bande avec bande passante filtro de paso de banda monomodo o filtro de supresión de banda o filtro de muesca con ancho de banda Singlemode-Bandpassfilter oder Bandsperrfilter oder Kerbfilter mit Bandbreite filtro passa-banda monomodo ou filtro bandstop ou filtro notch com largura de banda filtro passa-banda monomodale o filtro bandstop o filtro notch con larghezza di banda yksimuotoinen kaistanpäästösuodatin tai kaistanpysäytyssuodatin tai kaistanleveyssuodatin PM980 PM980XP PM980HP LMA 6/125um 10/125um 10/130um 12/130um 15/125um 15/130um 20/125um 20/130um 25/250um 30/250um SC Single Clad Cladding DC Double Clad or large mode area fiber fibre à simple gaine ou fibre à double gaine ou fibre à grande zone de mode ingle Clad-Faser oder Double Clad-Faser oder Large-Mode-Area-Faser ibra con revestimiento simple o fibra con revestimiento doble o fibra de área modal grande fibra de revestimento simples ou fibra de revestimento duplo ou fibra de área de modo grande ibra a rivestimento singolo o fibra a doppio rivestimento o fibra a grande area modale yksikerroksinen kuitu tai kaksinkertainen kuitu tai suurimuotoinen kuitu 2-port D Type 3-port Y Type 4-port X Type Type D à 2 ports Type Y à 3 ports Type X à 4 ports -Port-D-Typ 3-Port-Y-Typ 4-Port-X-Typ Tipo D de 2 puertos Tipo Y de 3 puertos Tipo X de 4 puertos Tipo D de 2 portas Tipo Y de 3 portas Tipo X de 4 portas ipo D a 2 porte Tipo Y a 3 porte Tipo X a 4 porte 2-porttinen D-tyyppi 3-porttinen Y-tyyppi 4-porttinen X-tyyppi Polarization Maintaining PM Extinction Ratio ER Panda tie maintien de la polarisation fibre panda ou cravate avec taux d'extinction polarisationserhaltende Panda- oder Bindefaser mit Extinktionsverhältnis polarización manteniendo panda o fibra de amarre con relación de extinción polarização mantendo a fibra panda ou tie com taxa de extinção polarizzazione mantenendo panda o legare fibra con rapporto di estinzione olarisaatiota ylläpitävä panda- tai sidekuitu ekstinktiosuhteella 13Y 13YY 13NY 13IY 13IYY 13INY 13BY 13BNY 13BYY 13TY 13TYY 13TNY 13BIY 13BIYY 13BINY 13TIY 13TIYY 13TINY 13RY 13RYY 13RNY 13RIY 13RIYY 13RINY 13RBY 13RBNY 13RBYY 13RTY 13RTYY 13RTNY 13RBIY 13RBIYY 13RBINY 13RTIY 13RTIYY 13RTINY 20Y 20YY 20NY 20IY 20IYY 20INY 20BY 20BNY 20BYY 20TY 20TYY 20TNY 20BIY 20BIYY 20BINY 20TIY 20TIYY 20TINY 20RY 20RYY 20RNY 20RIY 20RIYY 20RINY 20RBY 20RBNY 20RBYY 20RTY 20RTYY 20RTNY 20RBIY 20RBIYY 20RBINY 20RTIY 20RTIYY 20RTINY 40Y 40YY 40NY 40IY 40IYY 40INY 40BY 40BNY 40BYY 40TY 40TYY 40TNY 40BIY 40BIYY 40BINY 40TIY 40TIYY 40TINY 40RY 40RYY 40RNY 40RIY 40RIYY 40RINY 40RBY 40RBNY 40RBYY 40RTY 40RTYY 40RTNY 40RBIY 40RBIYY 40RBINY 40RTIY 40RTIYY 40RTINY 60Y 60YY 60NY 60IY 60IYY 60INY 60BY 60BNY 60BYY 60TY 60TYY 60TNY 60BIY 60BIYY 60BINY 60TIY 60TIYY 60TINY 60RY 60RYY 60RNY 60RIY 60RIYY 60RINY 60RBY 60RBNY 60RBYY 60RTY 60RTYY 60RTNY 60RBIY 60RBIYY 60RBINY 60RTIY 60RTIYY 60RTINY 80Y 80YY 80NY 80IY 80IYY 80INY 80BY 80BNY 80BYY 80TY 80TYY 80TNY 80BIY 80BIYY 80BINY 80TIY 80TIYY 80TINY 80RY 80RYY 80RNY 80RIY 80RIYY 80RINY 80RBY 80RBNY 80RBYY 80RTY 80RTYY 80RTNY 80RBIY 80RBIYY 80RBINY 80RTIY 80RTIYY 80RTINY 100Y 100YY 100NY 100IY 100IYY 100INY 100BY 100BNY 100BYY 100TY 100TYY 100TNY 100BIY 100BIYY 100BINY 100TIY 100TIYY 100TINY 100RY 100RYY 100RNY 100RIY 100RIYY 100RINY 100RBY 100RBNY 100RBYY 100RTY 100RTYY 100RTNY 100RBIY 100RBIYY 100RBINY 100RTIY 100RTIYY 100RTINY 120Y 120YY 120NY 120IY 120IYY 120INY 120BY 120BNY 120BYY 120TY 120TYY 120TNY 120BIY 120BIYY 120BINY 120TIY 120TIYY 120TINY 120RY 120RYY 120RNY 120RIY 120RIYY 120RINY 120RBY 120RBNY 120RBYY 120RTY 120RTYY 120RTNY 120RBIY 120RBIYY 120RBINY 120RTIY 120RTIYY 120RTINY 130Y 130YY 130NY 130IY 130IYY 130INY 130BY 130BNY 130BYY 130TY 130TYY 130TNY 130BIY 130BIYY 130BINY 130TIY 130TIYY 130TINY 130RY 130RYY 130RNY 130RIY 130RIYY 130RINY 130RBY 130RBNY 130RBYY 130RTY 130RTYY 130RTNY 130RBIY 130RBIYY 130RBINY 130RTIY 130RTIYY 130RTINY 200Y 200YY 200NY 200IY 200IYY 200INY 200BY 200BNY 200BYY 200TY 200TYY 200TNY 200BIY 200BIYY 200BINY 200TIY 200TIYY 200TINY 200RY 200RYY 200RNY 200RIY 200RIYY 200RINY 200RBY 200RBNY 200RBYY 200RTY 200RTYY 200RTNY 200RBIY 200RBIYY 200RBINY 200RTIY 200RTIYY 200RTINY
TYPICAL SPECIFICATIONS
Center Wavelength 1030nm
Min. Bandwidth@0.5dB 1.3nm, 2nm, 4nm, 6nm, 9nm, 10nm, 12nm, 20nm
Configuration D Type (2-port), Y Type (3-port), X Type (4-port)
ASE Direction F: Forward, B: Backward, T: Two-way
Insertion Loss <=1.2dB (Standard) <=1.4dB (High ER Type)
Stop Wavelength (ASE) Isolation >=25dB (Standard)
>=45dB (High Isolation)
Return Loss >=50dB
Extinction Ratio >=18dB (Standard),
>=20dB (High ER Type)
Fiber Type PM980 Fiber, PM1060L Fiber or PM1060L-FA Fiber
10/125um PMDC Fiber or 15/130um PMDC Fiber
20/130um PMDC Fiber or 25/250um PMDC Fiber
Max. Optical Power (CW) 300mW
Operating Temperature 0~50degreeC

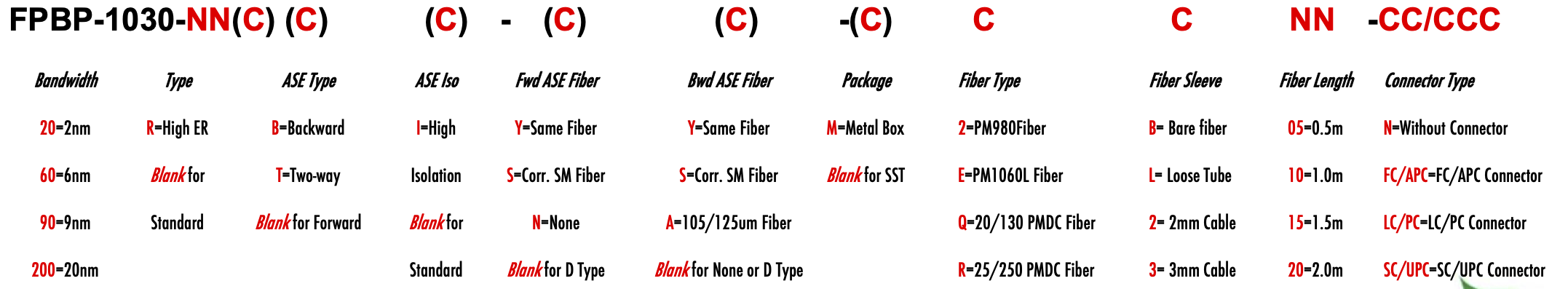

ORDERING INFORMATION/PART NUMBER(PN)
  Standard specifications and
design parameters


Serial Reference

Part Number (PN)*:


The change on PN will save a new product.


Product Description:


Comment/Other Information:
