1064nm High Power Multimode Fiber Bandpass Filter

DESCRIPTION
Haphit provides fiber based passive components. The Bandpass Filter is made by thin film coating and micro-optics package technology with fiber in and fiber out. It features flat-top spectrum and high Suppression Ratio. The Bandpass Filter will pass the signal light while block the unwanted/ASE light. The high power version can withstand high continuous wave (CW) optical power while maintaining high performance and stability. Y Type or X type is recommended to guide out high power ASE/unwanted light out. Various pass bandwidth and fiber types are available, customized on bandwidth and consigned fiber type are also available on request.
FMBP 1064nm Multimode MM Fiber Bandpass Filter Bandwidth 0.5nm 2.0nm 5.0nm 6.0nm 9.0nm 17.0nm 2nm 5nm 6nm 9nm 17nm 8nm 8.0nm bandstop filter or notch filter with bandwidth filtre passe-bande multimode ou filtre coupe-bande ou filtre coupe-bande avec bande passante Multimode-Bandpassfilter oder Bandsperrfilter oder Kerbfilter mit Bandbreite filtro de paso de banda multimodo o filtro de supresión de banda o filtro de muesca con ancho de banda iltro passa-banda multimodo ou filtro bandstop ou filtro notch com largura de banda filtro passa-banda multimodale o filtro bandstop o filtro notch con larghezza di banda monimuotoinen kaistanpäästösuodatin tai kaistanstopsuodatin tai kaistanleveyssuodatin Graded Index Step GIMM SIMM 50/125um 62.5/125um 105/125um NA=0.15 NA=0.22 NA=0.12 numerical aperture ibre multimode à gradient d'indice et à saut d'indice à ouverture numérique Gradientenindex- und Stufenindex-Multimode-Faser mit numerischer Apertur fibra multimodo de índice gradual y de índice escalonado con apertura numérica fibra multimodo de índice graduado e índice de passo com abertura numérica fibra multimodale a indice graduato e indice di gradino con apertura numerica asteikolla ja askelindeksillä varustettu monimuotokuitu numeerisella aukolla 2-port D Type 3-port Y Type 4-port X Type Type D à 2 ports Type Y à 3 ports Type X à 4 ports -Port-D-Typ 3-Port-Y-Typ 4-Port-X-Typ Tipo D de 2 puertos Tipo Y de 3 puertos Tipo X de 4 puertos Tipo D de 2 portas Tipo Y de 3 portas Tipo X de 4 portas ipo D a 2 porte Tipo Y a 3 porte Tipo X a 4 porte 2-porttinen D-tyyppi 3-porttinen Y-tyyppi 4-porttinen X-tyyppi High Power 1W 2W 3W 5W 10W  15W 20W 30W 40W 50W 60W 70W 80W 90W 100W in Watt Watts HP CW Continuous Wave haute puissance optique en watt avec onde continue alta potencia óptica en vatios con onda continua alta potência óptica em watt com onda contínua hohe optische Leistung in Watt mit Dauerstrich elevata potenza ottica in watt con onda continua korkea optinen teho watteina jatkuvalla aallolla FMBP 1064nm Multimode MM Fiber Bandpass Filter Bandwidth 0.5nm 2.0nm 5.0nm 6.0nm 9.0nm 17.0nm 2nm 5nm 6nm 9nm 17nm 8nm 8.0nm bandstop filter or notch filter with bandwidth filtre passe-bande multimode ou filtre coupe-bande ou filtre coupe-bande avec bande passante Multimode-Bandpassfilter oder Bandsperrfilter oder Kerbfilter mit Bandbreite filtro de paso de banda multimodo o filtro de supresión de banda o filtro de muesca con ancho de banda iltro passa-banda multimodo ou filtro bandstop ou filtro notch com largura de banda filtro passa-banda multimodale o filtro bandstop o filtro notch con larghezza di banda monimuotoinen kaistanpäästösuodatin tai kaistanstopsuodatin tai kaistanleveyssuodatin Graded Index Step GIMM SIMM 50/125um 62.5/125um 105/125um NA=0.15 NA=0.22 NA=0.12 numerical aperture ibre multimode à gradient d'indice et à saut d'indice à ouverture numérique Gradientenindex- und Stufenindex-Multimode-Faser mit numerischer Apertur fibra multimodo de índice gradual y de índice escalonado con apertura numérica fibra multimodo de índice graduado e índice de passo com abertura numérica fibra multimodale a indice graduato e indice di gradino con apertura numerica asteikolla ja askelindeksillä varustettu monimuotokuitu numeerisella aukolla 2-port D Type 3-port Y Type 4-port X Type Type D à 2 ports Type Y à 3 ports Type X à 4 ports -Port-D-Typ 3-Port-Y-Typ 4-Port-X-Typ Tipo D de 2 puertos Tipo Y de 3 puertos Tipo X de 4 puertos Tipo D de 2 portas Tipo Y de 3 portas Tipo X de 4 portas ipo D a 2 porte Tipo Y a 3 porte Tipo X a 4 porte 2-porttinen D-tyyppi 3-porttinen Y-tyyppi 4-porttinen X-tyyppi High Power 1W 2W 3W 5W 10W  15W 20W 30W 40W 50W 60W 70W 80W 90W 100W in Watt Watts HP CW Continuous Wave haute puissance optique en watt avec onde continue alta potencia óptica en vatios con onda continua alta potência óptica em watt com onda contínua hohe optische Leistung in Watt mit Dauerstrich elevata potenza ottica in watt con onda continua korkea optinen teho watteina jatkuvalla aallolla FMBP 1064nm Multimode MM Fiber Bandpass Filter Bandwidth 0.5nm 2.0nm 5.0nm 6.0nm 9.0nm 17.0nm 2nm 5nm 6nm 9nm 17nm 8nm 8.0nm bandstop filter or notch filter with bandwidth filtre passe-bande multimode ou filtre coupe-bande ou filtre coupe-bande avec bande passante Multimode-Bandpassfilter oder Bandsperrfilter oder Kerbfilter mit Bandbreite filtro de paso de banda multimodo o filtro de supresión de banda o filtro de muesca con ancho de banda iltro passa-banda multimodo ou filtro bandstop ou filtro notch com largura de banda filtro passa-banda multimodale o filtro bandstop o filtro notch con larghezza di banda monimuotoinen kaistanpäästösuodatin tai kaistanstopsuodatin tai kaistanleveyssuodatin Graded Index Step GIMM SIMM 50/125um 62.5/125um 105/125um NA=0.15 NA=0.22 NA=0.12 numerical aperture ibre multimode à gradient d'indice et à saut d'indice à ouverture numérique Gradientenindex- und Stufenindex-Multimode-Faser mit numerischer Apertur fibra multimodo de índice gradual y de índice escalonado con apertura numérica fibra multimodo de índice graduado e índice de passo com abertura numérica fibra multimodale a indice graduato e indice di gradino con apertura numerica asteikolla ja askelindeksillä varustettu monimuotokuitu numeerisella aukolla 2-port D Type 3-port Y Type 4-port X Type Type D à 2 ports Type Y à 3 ports Type X à 4 ports -Port-D-Typ 3-Port-Y-Typ 4-Port-X-Typ Tipo D de 2 puertos Tipo Y de 3 puertos Tipo X de 4 puertos Tipo D de 2 portas Tipo Y de 3 portas Tipo X de 4 portas ipo D a 2 porte Tipo Y a 3 porte Tipo X a 4 porte 2-porttinen D-tyyppi 3-porttinen Y-tyyppi 4-porttinen X-tyyppi High Power 1W 2W 3W 5W 10W  15W 20W 30W 40W 50W 60W 70W 80W 90W 100W in Watt Watts HP CW Continuous Wave haute puissance optique en watt avec onde continue alta potencia óptica en vatios con onda continua alta potência óptica em watt com onda contínua hohe optische Leistung in Watt mit Dauerstrich elevata potenza ottica in watt con onda continua korkea optinen teho watteina jatkuvalla aallolla 05Y 05YY 05NY 05IY 05IYY 05INY 05BY 05BNY 05BYY 05TY 05TYY 05TNY 05BIY 05BIYY 05BINY 05TIY 05TIYY 05TINY 20Y 20YY 20NY 20IY 20IYY 20INY 20BY 20BNY 20BYY 20TY 20TYY 20TNY 20BIY 20BIYY 20BINY 20TIY 20TIYY 20TINY 50Y 50YY 50NY 50IY 50IYY 50INY 50BY 50BNY 50BYY 50TY 50TYY 50TNY 50BIY 50BIYY 50BINY 50TIY 50TIYY 50TINY 60Y 60YY 60NY 60IY 60IYY 60INY 60BY 60BNY 60BYY 60TY 60TYY 60TNY 60BIY 60BIYY 60BINY 60TIY 60TIYY 60TINY 80Y 80YY 80NY 80IY 80IYY 80INY 80BY 80BNY 80BYY 80TY 80TYY 80TNY 80BIY 80BIYY 80BINY 80TIY 80TIYY 80TINY 90Y 90YY 90NY 90IY 90IYY 90INY 90BY 90BNY 90BYY 90TY 90TYY 90TNY 90BIY 90BIYY 90BINY 90TIY 90TIYY 90TINY 170Y 170YY 170NY 170IY 170IYY 170INY 170BY 170BNY 170BYY 170TY 170TYY 170TNY 170BIY 170BIYY 170BINY 170TIY 170TIYY 170TINY
TYPICAL SPECIFICATIONS
Center Wavelength 1064nm
Min. Bandwidth@0.5dB 0.5nm 2.0nm 5.0nm 6.0nm 9.0nm 17nm
Configuration D Type (2-port), Y Type (3-port), X Type (4-port)
ASE Direction F: Forward, B: Backward, T: Two-way
Insertion Loss <=1.2dB
Stop Wavelength (ASE) Isolation >=25dB (Standard)
>=45dB (High Isolation)
Return Loss >=30dB
Fiber Type 50/125um (OM2) or 62.5/125um (OM1) MM Fiber
50/125um OM3 MM Fiber or OM4 MM Fiber
105/125um MM Fiber, NA=0.12, 0.15, 0.22
Max. Optical Power (CW) 1W, 2W, 3W, 5W, 10W, 15W, 20W, 30W, 50W, 60W, 80W, 100W
Operating Temperature 0~50degreeC

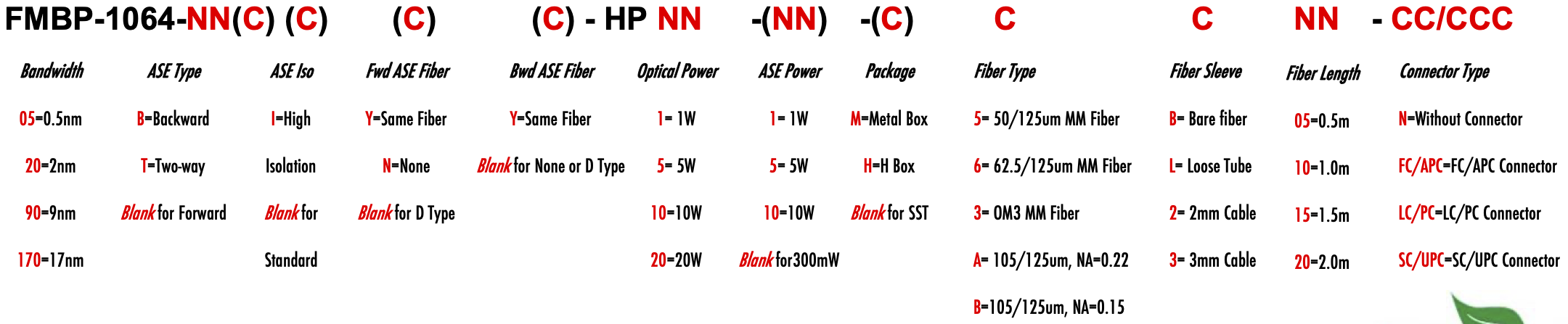

ORDERING INFORMATION/PART NUMBER(PN)
  Standard specifications and
design parameters


Serial Reference

Part Number (PN)*:


The change on PN will save a new product.


Product Description:


Comment/Other Information:
