1625nm Single Fiber Collimator for Pulse Power

DESCRIPTION
Haphit provides fiber based passive components. The Fiber Collimator is made by micro-optics package technology with fiber in or fiber out. It features Wide & Flat Spectrum and Various Working Distance. The Fiber Collimator will output and collimate the light signal into free space or collect collimating beam into optical fiber. The pulse power version is specially designed to withstand both high average power and high peak power for pulse laser, while at the same time maintaining high performance and stability. Various wavelength range and fiber types are available, customized on wavelength range and consigned fiber type are also available on request.
FCOL 1625nm 1600nm 1650nm 1605nm 1610nm 1615nm 1620nm 1630nm 1635nm 1640nm 1645nm polarization insensitive optical fiber collimator with collimated gaussian beam for free space output or space doublet to collect light from free space with Grin lens C spherical lens and aspherical lens colimador de fibra óptica insensible a la polarización con haz gaussiano colimado para salida de espacio libre o doblete espacial para recoger luz del espacio libre con lente esférica C y lente asférica de lente Grin colimador de fibra óptica insensível à polarização com feixe gaussiano colimado para saída de espaço livre ou dupleto de espaço para coletar luz do espaço livre com lente Grin lente esférica C e lente asférica polarisaatioherkkä optisen kuidun kollimaattori, jossa on kollimoitu gaussinen säde vapaan tilan tuottamiseksi tai avaruusdubletti valon keräämiseksi vapaasta tilasta Grin-linssin pallomaisella linssillä ja asfäärisellä linssillä polarisationsunempfindlicher Lichtleiterkollimator mit kollimiertem Gaußschen Strahl für die Ausgabe im freien Raum oder Raumdublett zum Sammeln von Licht aus dem freien Raum mit der sphärischen Linse C und der asphärischen Linse der Grin-Linse C Collimateur à fibre optique insensible à la polarisation avec faisceau gaussien collimaté pour une sortie d'espace libre ou doublet d'espace pour collecter la lumière de l'espace libre avec lentille Grin C lentille sphérique et lentille asphérique kolimator ?wiat?owodowy niewra?liwy na polaryzacj? ze skolimowan? wi?zk? Gaussa zapewniaj?c? wyj?cie w wolnej przestrzeni lub dublet kosmiczny do zbierania ?wiat?a z wolnej przestrzeni za pomoc? soczewki sferycznej Grin C i soczewki asferycznej collimatore in fibra ottica insensibile alla polarizzazione con fascio gaussiano collimato per l'uscita nello spazio libero o doppietto nello spazio per raccogliere la luce dallo spazio libero con lente Grin C lente sferica e lente asferica SMF-28 SMF28 SM1950 LMA 8/125um 10/125um 10/130um 20/125um 20/130um 25/250um SC Single Clad Cladding DC Double Clad 3-port Y Type for Pulse Power 1W 2W 3W 5W 10W 15W 20W 100W 1kW 2kW 3kW 5kW 10kW 15kW 20kW average peak ns ps fs kW Watt Watts HP FCOL 1625nm 1600nm 1650nm 1605nm 1610nm 1615nm 1620nm 1630nm 1635nm 1640nm 1645nm polarization insensitive optical fiber collimator with collimated gaussian beam for free space output or space doublet to collect light from free space with Grin lens C spherical lens and aspherical lens colimador de fibra óptica insensible a la polarización con haz gaussiano colimado para salida de espacio libre o doblete espacial para recoger luz del espacio libre con lente esférica C y lente asférica de lente Grin colimador de fibra óptica insensível à polarização com feixe gaussiano colimado para saída de espaço livre ou dupleto de espaço para coletar luz do espaço livre com lente Grin lente esférica C e lente asférica polarisaatioherkkä optisen kuidun kollimaattori, jossa on kollimoitu gaussinen säde vapaan tilan tuottamiseksi tai avaruusdubletti valon keräämiseksi vapaasta tilasta Grin-linssin pallomaisella linssillä ja asfäärisellä linssillä polarisationsunempfindlicher Lichtleiterkollimator mit kollimiertem Gaußschen Strahl für die Ausgabe im freien Raum oder Raumdublett zum Sammeln von Licht aus dem freien Raum mit der sphärischen Linse C und der asphärischen Linse der Grin-Linse C Collimateur à fibre optique insensible à la polarisation avec faisceau gaussien collimaté pour une sortie d'espace libre ou doublet d'espace pour collecter la lumière de l'espace libre avec lentille Grin C lentille sphérique et lentille asphérique kolimator ?wiat?owodowy niewra?liwy na polaryzacj? ze skolimowan? wi?zk? Gaussa zapewniaj?c? wyj?cie w wolnej przestrzeni lub dublet kosmiczny do zbierania ?wiat?a z wolnej przestrzeni za pomoc? soczewki sferycznej Grin C i soczewki asferycznej collimatore in fibra ottica insensibile alla polarizzazione con fascio gaussiano collimato per l'uscita nello spazio libero o doppietto nello spazio per raccogliere la luce dallo spazio libero con lente Grin C lente sferica e lente asferica SMF-28 SMF28 SM1950 LMA 8/125um 10/125um 10/130um 20/125um 20/130um 25/250um SC Single Clad Cladding DC Double Clad 3-port Y Type for Pulse Power 1W 2W 3W 5W 10W 15W 20W 100W 1kW 2kW 3kW 5kW 10kW 15kW 20kW average peak ns ps fs kW Watt Watts HP FCOL 1625nm 1600nm 1650nm 1605nm 1610nm 1615nm 1620nm 1630nm 1635nm 1640nm 1645nm polarization insensitive optical fiber collimator with collimated gaussian beam for free space output or space doublet to collect light from free space with Grin lens C spherical lens and aspherical lens colimador de fibra óptica insensible a la polarización con haz gaussiano colimado para salida de espacio libre o doblete espacial para recoger luz del espacio libre con lente esférica C y lente asférica de lente Grin colimador de fibra óptica insensível à polarização com feixe gaussiano colimado para saída de espaço livre ou dupleto de espaço para coletar luz do espaço livre com lente Grin lente esférica C e lente asférica polarisaatioherkkä optisen kuidun kollimaattori, jossa on kollimoitu gaussinen säde vapaan tilan tuottamiseksi tai avaruusdubletti valon keräämiseksi vapaasta tilasta Grin-linssin pallomaisella linssillä ja asfäärisellä linssillä polarisationsunempfindlicher Lichtleiterkollimator mit kollimiertem Gaußschen Strahl für die Ausgabe im freien Raum oder Raumdublett zum Sammeln von Licht aus dem freien Raum mit der sphärischen Linse C und der asphärischen Linse der Grin-Linse C Collimateur à fibre optique insensible à la polarisation avec faisceau gaussien collimaté pour une sortie d'espace libre ou doublet d'espace pour collecter la lumière de l'espace libre avec lentille Grin C lentille sphérique et lentille asphérique kolimator ?wiat?owodowy niewra?liwy na polaryzacj? ze skolimowan? wi?zk? Gaussa zapewniaj?c? wyj?cie w wolnej przestrzeni lub dublet kosmiczny do zbierania ?wiat?a z wolnej przestrzeni za pomoc? soczewki sferycznej Grin C i soczewki asferycznej collimatore in fibra ottica insensibile alla polarizzazione con fascio gaussiano collimato per l'uscita nello spazio libero o doppietto nello spazio per raccogliere la luce dallo spazio libero con lente Grin C lente sferica e lente asferica SMF-28 SMF28 SM1950 LMA 8/125um 10/125um 10/130um 20/125um 20/130um 25/250um SC Single Clad Cladding DC Double Clad 3-port Y Type for Pulse Power 1W 2W 3W 5W 10W 15W 20W 100W 1kW 2kW 3kW 5kW 10kW 15kW 20kW average peak ns ps fs kW Watt Watts HP SMG SMC SGG SGC MMC MMG MGC MGG S005 S05 S5 S010 S10 S015 S15 S020 S20 S025 S25 S30 S030 S035 S35 S040 S40 S045 S45 S050 S50 D005 D05 D5 D010 D10 D015 D15 D020 D20 D025 D25 D30 D030 D035 D35 D040 D40 D045 D45 D050 D50
TYPICAL SPECIFICATIONS
Center Wavelength 1625nm
Bandwidth +/-20nm
Working Distance (WD) 5mm, 10mm, 15mm, 20mm, 30mm, 50mm
Insertion Loss (WD=5mm) <=0.35dB
Return Loss >=50dB
Lens Type C-Lens, GRIN Lens or Aspherical-Lens
Fiber Type SMF-28 Fiber or 10/130um DC Fiber
12/130um DC Fiber or 20/130um DC Fiber
25/250um DC Fiber or 25/300um DC Fiber
Max. Average Power 300mW, 500mW, 1W, 2W, 3W, 5W, 10W, 15W, 20W
Max. Peak Power for Pulse 100W, 1kW, 2kW, 3kW, 5kW, 10kW, 15kW, 20kW
Operating Temperature 0~70degreeC

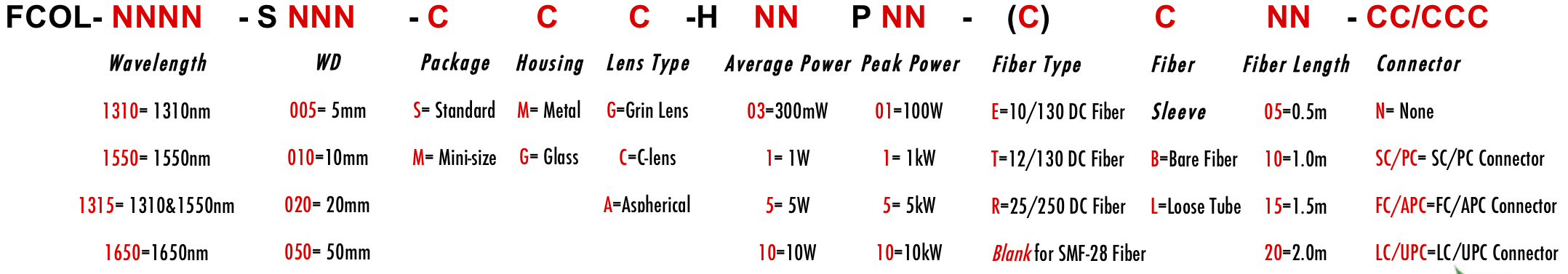

ORDERING INFORMATION/PART NUMBER(PN)
  Standard specifications and
design parameters


Serial Reference

Part Number (PN)*:


The change on PN will save a new product.


Product Description:


Comment/Other Information:
