1053nm Long Working Distance Single Fiber Collimator for Pulse Power

DESCRIPTION
Haphit provides fiber based passive components. The Fiber Collimator is made by micro-optics package technology with fiber in or fiber out. It features Wide & Flat Spectrum and Various Working Distance. The Fiber Collimator will output and collimate the light signal into free space or collect collimating beam into optical fiber. The pulse power version is specially designed to withstand both high average power and high peak power for pulse laser, while at the same time maintaining high performance and stability. Various wavelength range and fiber types are available, customized on wavelength range and consigned fiber type are also available on request.
FCOL 1053nm 1030nm 1073nm 1035nm 1036nm 1040nm 1045nm 1050nm 1055nm 1056nm 1060nm 1064nm 1063nm 1065nm 1070nm polarization insensitive optical fiber collimator with collimated gaussian beam for free space output or space doublet to collect light from free space with Grin lens C spherical lens and aspherical lens colimador de fibra óptica insensible a la polarización con haz gaussiano colimado para salida de espacio libre o doblete espacial para recoger luz del espacio libre con lente esférica C y lente asférica de lente Grin colimador de fibra óptica insensível à polarização com feixe gaussiano colimado para saída de espaço livre ou dupleto de espaço para coletar luz do espaço livre com lente Grin lente esférica C e lente asférica polarisaatioherkkä optisen kuidun kollimaattori, jossa on kollimoitu gaussinen säde vapaan tilan tuottamiseksi tai avaruusdubletti valon keräämiseksi vapaasta tilasta Grin-linssin pallomaisella linssillä ja asfäärisellä linssillä polarisationsunempfindlicher Lichtleiterkollimator mit kollimiertem Gaußschen Strahl für die Ausgabe im freien Raum oder Raumdublett zum Sammeln von Licht aus dem freien Raum mit der sphärischen Linse C und der asphärischen Linse der Grin-Linse C Collimateur à fibre optique insensible à la polarisation avec faisceau gaussien collimaté pour une sortie d'espace libre ou doublet d'espace pour collecter la lumière de l'espace libre avec lentille Grin C lentille sphérique et lentille asphérique kolimator ?wiat?owodowy niewra?liwy na polaryzacj? ze skolimowan? wi?zk? Gaussa zapewniaj?c? wyj?cie w wolnej przestrzeni lub dublet kosmiczny do zbierania ?wiat?a z wolnej przestrzeni za pomoc? soczewki sferycznej Grin C i soczewki asferycznej collimatore in fibra ottica insensibile alla polarizzazione con fascio gaussiano collimato per l'uscita nello spazio libero o doppietto nello spazio per raccogliere la luce dallo spazio libero con lente Grin C lente sferica e lente asferica HI1060 1060XP LMA 6/125um 10/125um 10/130um 12/125um 12/130um 15/125um 15/130um 20/125um 20/130um 25/250um 30/250um SC Single Clad Cladding DC Double Clad 3-port Y Type for Pulse Power 1W 2W 3W 5W 10W 15W 20W 100W 1kW 2kW 3kW 5kW 10kW 15kW 20kW average peak ns ps fs kW Watt Watts HP FCOL 1053nm 1030nm 1073nm 1035nm 1036nm 1040nm 1045nm 1050nm 1055nm 1056nm 1060nm 1064nm 1063nm 1065nm 1070nm polarization insensitive optical fiber collimator with collimated gaussian beam for free space output or space doublet to collect light from free space with Grin lens C spherical lens and aspherical lens colimador de fibra óptica insensible a la polarización con haz gaussiano colimado para salida de espacio libre o doblete espacial para recoger luz del espacio libre con lente esférica C y lente asférica de lente Grin colimador de fibra óptica insensível à polarização com feixe gaussiano colimado para saída de espaço livre ou dupleto de espaço para coletar luz do espaço livre com lente Grin lente esférica C e lente asférica polarisaatioherkkä optisen kuidun kollimaattori, jossa on kollimoitu gaussinen säde vapaan tilan tuottamiseksi tai avaruusdubletti valon keräämiseksi vapaasta tilasta Grin-linssin pallomaisella linssillä ja asfäärisellä linssillä polarisationsunempfindlicher Lichtleiterkollimator mit kollimiertem Gaußschen Strahl für die Ausgabe im freien Raum oder Raumdublett zum Sammeln von Licht aus dem freien Raum mit der sphärischen Linse C und der asphärischen Linse der Grin-Linse C Collimateur à fibre optique insensible à la polarisation avec faisceau gaussien collimaté pour une sortie d'espace libre ou doublet d'espace pour collecter la lumière de l'espace libre avec lentille Grin C lentille sphérique et lentille asphérique kolimator ?wiat?owodowy niewra?liwy na polaryzacj? ze skolimowan? wi?zk? Gaussa zapewniaj?c? wyj?cie w wolnej przestrzeni lub dublet kosmiczny do zbierania ?wiat?a z wolnej przestrzeni za pomoc? soczewki sferycznej Grin C i soczewki asferycznej collimatore in fibra ottica insensibile alla polarizzazione con fascio gaussiano collimato per l'uscita nello spazio libero o doppietto nello spazio per raccogliere la luce dallo spazio libero con lente Grin C lente sferica e lente asferica HI1060 1060XP LMA 6/125um 10/125um 10/130um 12/125um 12/130um 15/125um 15/130um 20/125um 20/130um 25/250um 30/250um SC Single Clad Cladding DC Double Clad 3-port Y Type for Pulse Power 1W 2W 3W 5W 10W 15W 20W 100W 1kW 2kW 3kW 5kW 10kW 15kW 20kW average peak ns ps fs kW Watt Watts HP FCOL 1053nm 1030nm 1073nm 1035nm 1036nm 1040nm 1045nm 1050nm 1055nm 1056nm 1060nm 1064nm 1063nm 1065nm 1070nm polarization insensitive optical fiber collimator with collimated gaussian beam for free space output or space doublet to collect light from free space with Grin lens C spherical lens and aspherical lens colimador de fibra óptica insensible a la polarización con haz gaussiano colimado para salida de espacio libre o doblete espacial para recoger luz del espacio libre con lente esférica C y lente asférica de lente Grin colimador de fibra óptica insensível à polarização com feixe gaussiano colimado para saída de espaço livre ou dupleto de espaço para coletar luz do espaço livre com lente Grin lente esférica C e lente asférica polarisaatioherkkä optisen kuidun kollimaattori, jossa on kollimoitu gaussinen säde vapaan tilan tuottamiseksi tai avaruusdubletti valon keräämiseksi vapaasta tilasta Grin-linssin pallomaisella linssillä ja asfäärisellä linssillä polarisationsunempfindlicher Lichtleiterkollimator mit kollimiertem Gaußschen Strahl für die Ausgabe im freien Raum oder Raumdublett zum Sammeln von Licht aus dem freien Raum mit der sphärischen Linse C und der asphärischen Linse der Grin-Linse C Collimateur à fibre optique insensible à la polarisation avec faisceau gaussien collimaté pour une sortie d'espace libre ou doublet d'espace pour collecter la lumière de l'espace libre avec lentille Grin C lentille sphérique et lentille asphérique kolimator ?wiat?owodowy niewra?liwy na polaryzacj? ze skolimowan? wi?zk? Gaussa zapewniaj?c? wyj?cie w wolnej przestrzeni lub dublet kosmiczny do zbierania ?wiat?a z wolnej przestrzeni za pomoc? soczewki sferycznej Grin C i soczewki asferycznej collimatore in fibra ottica insensibile alla polarizzazione con fascio gaussiano collimato per l'uscita nello spazio libero o doppietto nello spazio per raccogliere la luce dallo spazio libero con lente Grin C lente sferica e lente asferica HI1060 1060XP LMA 6/125um 10/125um 10/130um 12/125um 12/130um 15/125um 15/130um 20/125um 20/130um 25/250um 30/250um SC Single Clad Cladding DC Double Clad 3-port Y Type for Pulse Power 1W 2W 3W 5W 10W 15W 20W 100W 1kW 2kW 3kW 5kW 10kW 15kW 20kW average peak ns ps fs kW Watt Watts HP LMCF LMCD LMAF LMAD LGCF LGCD LGAD LGCF L050 L50 L100 L150 L200 L250 L300 L350 L400 L450 L500 L550 L600 L650 L700 L750 L800 L850 L900 L1000 L1050 L1100 L1150 L1200
TYPICAL SPECIFICATIONS
Center Wavelength 1053nm
Bandwidth +/-10nm
Working Distance (WD) 50~1200mm
Insertion Loss <=0.8dB (WD: 50~200), <=0.9dB (WD: 201~500)
<=1.2dB (WD: 501~800), <=1.4dB (WD: 801~1200)
Return Loss >=50dB
Nominal Beam Diameter ~0.52mm (WD: 50~200), ~0.85mm (WD: 201~500)
~1.10mm (WD: 501~800), ~1.52mm (WD: 801~1200)
Work Mode Free Space Output or Space Doublet
Lens Type Long Distance C-Lens or Aspherical-Lens
Fiber Type HI1060 or 10/125um SC Fiber
10/125um DC Fiber or 15/130um DC Fiber
20/130um DC Fiber or 25/250um DC Fiber
Max. Average Power 300mW, 500mW, 1W, 2W, 3W, 5W, 10W, 15W, 20W
Max. Peak Power for Pulse 100W, 1kW, 2kW, 3kW, 5kW, 10kW, 15kW, 20kW
Operating Temperature 0~50degreeC

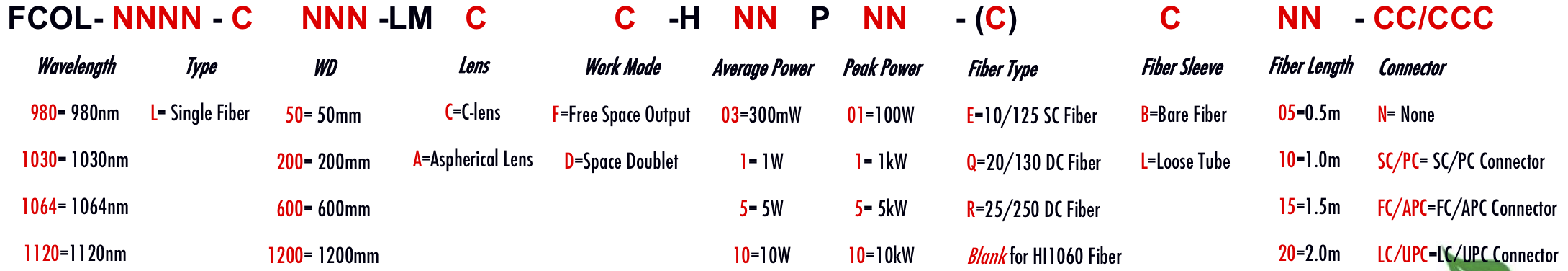

ORDERING INFORMATION/PART NUMBER(PN)
  Standard specifications and
design parameters


Serial Reference

Part Number (PN)*:


The change on PN will save a new product.


Product Description:


Comment/Other Information:
