930nm PM Fiber Collimator

DESCRIPTION
Haphit provides fiber based passive components. The Fiber Collimator is made by micro-optics package technology with Polarization Maintaining (PM) fiber in or PM fiber out. It features Wide & Flat Spectrum and Various Working Distance. The Fiber Collimator will output and collimate the light signal into free space or collect collimating beam into optical fiber. Various wavelength range and fiber types are available, customized on wavelength range and consigned fiber type are also available on request.
FPCO 930nm 910nm 950nm 915nm 920nm 925nm 935nm 940nm 945nm polarization insensitive optical fiber collimator with collimated gaussian beam for free space output or space doublet to collect light from free space with Grin lens C spherical lens and aspherical lens colimador de fibra óptica insensible a la polarización con haz gaussiano colimado para salida de espacio libre o doblete espacial para recoger luz del espacio libre con lente esférica C y lente asférica de lente Grin colimador de fibra óptica insensível à polarização com feixe gaussiano colimado para saída de espaço livre ou dupleto de espaço para coletar luz do espaço livre com lente Grin lente esférica C e lente asférica polarisaatioherkkä optisen kuidun kollimaattori, jossa on kollimoitu gaussinen säde vapaan tilan tuottamiseksi tai avaruusdubletti valon keräämiseksi vapaasta tilasta Grin-linssin pallomaisella linssillä ja asfäärisellä linssillä polarisationsunempfindlicher Lichtleiterkollimator mit kollimiertem Gaußschen Strahl für die Ausgabe im freien Raum oder Raumdublett zum Sammeln von Licht aus dem freien Raum mit der sphärischen Linse C und der asphärischen Linse der Grin-Linse C Collimateur à fibre optique insensible à la polarisation avec faisceau gaussien collimaté pour une sortie d'espace libre ou doublet d'espace pour collecter la lumière de l'espace libre avec lentille Grin C lentille sphérique et lentille asphérique kolimator ?wiat?owodowy niewra?liwy na polaryzacj? ze skolimowan? wi?zk? Gaussa zapewniaj?c? wyj?cie w wolnej przestrzeni lub dublet kosmiczny do zbierania ?wiat?a z wolnej przestrzeni za pomoc? soczewki sferycznej Grin C i soczewki asferycznej collimatore in fibra ottica insensibile alla polarizzazione con fascio gaussiano collimato per l'uscita nello spazio libero o doppietto nello spazio per raccogliere la luce dallo spazio libero con lente Grin C lente sferica e lente asferica PM850 PM780HP PM980 PM980XP PM980HP LMA 4/125um 5/125um 6/125um 10/125um 10/130um 12/130um 15/125um 15/130um 20/125um 20/130um 25/250um 30/250um PMSC Single Clad Cladding PMDC Double Clad 3-port Y Type Polarization Maintaining PM Extinction Ratio ER Panda Polarizzazione Mantenimento del rapporto di estinzione Polarisation Aufrechterhaltung des Extinktionsverhältnisses Polarización Mantener la relación de extinción Polarização Mantendo a taxa de extinção Polarisation maintenant le rapport d'extinction Polarisaatio ylläpitämällä sukupuuttoon suhteen FPCO 930nm 910nm 950nm 915nm 920nm 925nm 935nm 940nm 945nm polarization insensitive optical fiber collimator with collimated gaussian beam for free space output or space doublet to collect light from free space with Grin lens C spherical lens and aspherical lens colimador de fibra óptica insensible a la polarización con haz gaussiano colimado para salida de espacio libre o doblete espacial para recoger luz del espacio libre con lente esférica C y lente asférica de lente Grin colimador de fibra óptica insensível à polarização com feixe gaussiano colimado para saída de espaço livre ou dupleto de espaço para coletar luz do espaço livre com lente Grin lente esférica C e lente asférica polarisaatioherkkä optisen kuidun kollimaattori, jossa on kollimoitu gaussinen säde vapaan tilan tuottamiseksi tai avaruusdubletti valon keräämiseksi vapaasta tilasta Grin-linssin pallomaisella linssillä ja asfäärisellä linssillä polarisationsunempfindlicher Lichtleiterkollimator mit kollimiertem Gaußschen Strahl für die Ausgabe im freien Raum oder Raumdublett zum Sammeln von Licht aus dem freien Raum mit der sphärischen Linse C und der asphärischen Linse der Grin-Linse C Collimateur à fibre optique insensible à la polarisation avec faisceau gaussien collimaté pour une sortie d'espace libre ou doublet d'espace pour collecter la lumière de l'espace libre avec lentille Grin C lentille sphérique et lentille asphérique kolimator ?wiat?owodowy niewra?liwy na polaryzacj? ze skolimowan? wi?zk? Gaussa zapewniaj?c? wyj?cie w wolnej przestrzeni lub dublet kosmiczny do zbierania ?wiat?a z wolnej przestrzeni za pomoc? soczewki sferycznej Grin C i soczewki asferycznej collimatore in fibra ottica insensibile alla polarizzazione con fascio gaussiano collimato per l'uscita nello spazio libero o doppietto nello spazio per raccogliere la luce dallo spazio libero con lente Grin C lente sferica e lente asferica PM850 PM780HP PM980 PM980XP PM980HP LMA 4/125um 5/125um 6/125um 10/125um 10/130um 12/130um 15/125um 15/130um 20/125um 20/130um 25/250um 30/250um PMSC Single Clad Cladding PMDC Double Clad 3-port Y Type Polarization Maintaining PM Extinction Ratio ER Panda Polarizzazione Mantenimento del rapporto di estinzione Polarisation Aufrechterhaltung des Extinktionsverhältnisses Polarización Mantener la relación de extinción Polarização Mantendo a taxa de extinção Polarisation maintenant le rapport d'extinction Polarisaatio ylläpitämällä sukupuuttoon suhteen FPCO 930nm 910nm 950nm 915nm 920nm 925nm 935nm 940nm 945nm polarization insensitive optical fiber collimator with collimated gaussian beam for free space output or space doublet to collect light from free space with Grin lens C spherical lens and aspherical lens colimador de fibra óptica insensible a la polarización con haz gaussiano colimado para salida de espacio libre o doblete espacial para recoger luz del espacio libre con lente esférica C y lente asférica de lente Grin colimador de fibra óptica insensível à polarização com feixe gaussiano colimado para saída de espaço livre ou dupleto de espaço para coletar luz do espaço livre com lente Grin lente esférica C e lente asférica polarisaatioherkkä optisen kuidun kollimaattori, jossa on kollimoitu gaussinen säde vapaan tilan tuottamiseksi tai avaruusdubletti valon keräämiseksi vapaasta tilasta Grin-linssin pallomaisella linssillä ja asfäärisellä linssillä polarisationsunempfindlicher Lichtleiterkollimator mit kollimiertem Gaußschen Strahl für die Ausgabe im freien Raum oder Raumdublett zum Sammeln von Licht aus dem freien Raum mit der sphärischen Linse C und der asphärischen Linse der Grin-Linse C Collimateur à fibre optique insensible à la polarisation avec faisceau gaussien collimaté pour une sortie d'espace libre ou doublet d'espace pour collecter la lumière de l'espace libre avec lentille Grin C lentille sphérique et lentille asphérique kolimator ?wiat?owodowy niewra?liwy na polaryzacj? ze skolimowan? wi?zk? Gaussa zapewniaj?c? wyj?cie w wolnej przestrzeni lub dublet kosmiczny do zbierania ?wiat?a z wolnej przestrzeni za pomoc? soczewki sferycznej Grin C i soczewki asferycznej collimatore in fibra ottica insensibile alla polarizzazione con fascio gaussiano collimato per l'uscita nello spazio libero o doppietto nello spazio per raccogliere la luce dallo spazio libero con lente Grin C lente sferica e lente asferica PM850 PM780HP PM980 PM980XP PM980HP LMA 4/125um 5/125um 6/125um 10/125um 10/130um 12/130um 15/125um 15/130um 20/125um 20/130um 25/250um 30/250um PMSC Single Clad Cladding PMDC Double Clad 3-port Y Type Polarization Maintaining PM Extinction Ratio ER Panda Polarizzazione Mantenimento del rapporto di estinzione Polarisation Aufrechterhaltung des Extinktionsverhältnisses Polarización Mantener la relación de extinción Polarização Mantendo a taxa de extinção Polarisation maintenant le rapport d'extinction Polarisaatio ylläpitämällä sukupuuttoon suhteen SMG SMC SGG SGC MMC MMG MGC MGG S005 S05 S5 S010 S10 S015 S15 S020 S20 S025 S25 S30 S030 S035 S35 S040 S40 S045 S45 S050 S50 I005 I05 I5 I010 I10 I015 I15 I020 I20 I025 I25 I30 I030 I035 I35 I040 I40 I045 I45 I050 I50 H005 H05 H5 H010 H10 H015 H15 H020 H20 H025 H25 H30 H030 H035 H35 H040 H40 H045 H45 H050 H50 T005 T05 T5 T010 T10 T015 T15 T020 T20 T025 T25 T30 T030 T035 T35 T040 T40 T045 T45 T050 T50
TYPICAL SPECIFICATIONS
Center Wavelength 930nm
Bandwidth +/-10nm
Working Distance (WD) 5mm, 10mm, 15mm, 20mm, 30mm, 50mm
Insertion Loss (WD=5mm) <=0.55dB (Single Fiber); <=0.65dB (Dual Fiber)
Return Loss >=50dB
Extinction Ratio >=20dB
Lens Type C-Lens, GRIN Lens or Aspherical-Lens
Fiber Type PM850 Fiber, PM980 Fiber or PM1060L Fiber
10/125um PMDC Fiber or 15/130um PMDC Fiber
20/130um PMDC Fiber or 25/250um PMDC Fiber
Max. Optical Power (CW) 300mW
Operating Temperature 0~50degreeC

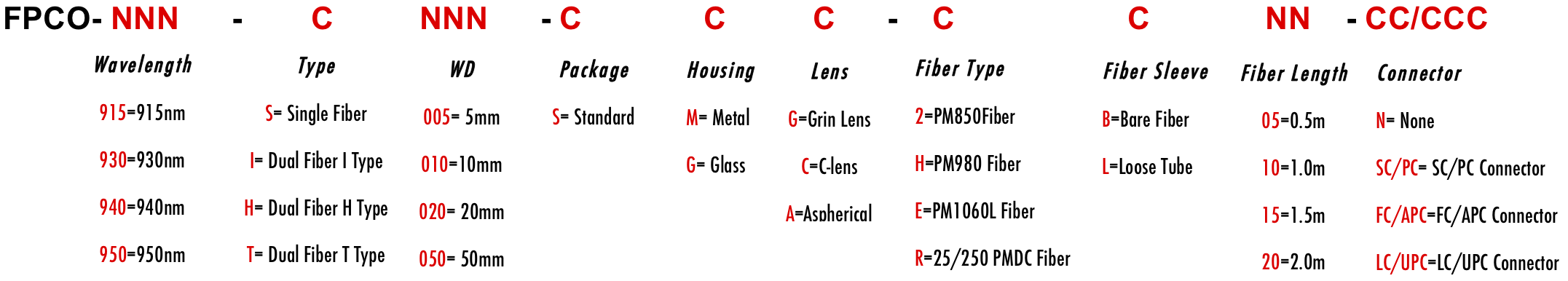

ORDERING INFORMATION/PART NUMBER(PN)
  Standard specifications and
design parameters


Serial Reference

Part Number (PN)*:


The change on PN will save a new product.


Product Description:


Comment/Other Information:
